Salut! En tant que fournisseur de machines CNC horizontales, j'ai pu constater à quel point il est crucial de sélectionner la bonne trajectoire d'outil. Cela peut faire ou défaire votre projet d’usinage, affectant tout, de la qualité du produit fini à l’efficacité du processus. Dans cet article de blog, je vais partager quelques conseils sur la façon de choisir la trajectoire d'outil parfaite pour votre machine CNC horizontale.
Comprendre les parcours d'outils
Tout d’abord, parlons de ce qu’est un parcours d’outil. En termes simples, une trajectoire d'outil est l'itinéraire emprunté par l'outil de coupe pendant le processus d'usinage. Il est programmé dans la machine CNC et détermine la manière dont l'outil se déplace sur la pièce pour enlever de la matière et créer la forme souhaitée.
Il existe plusieurs types de parcours d'outils, chacun présentant ses propres avantages et inconvénients. Les types les plus courants comprennent :
- Parcours d'outil raster ou zigzag: C'est l'une des trajectoires d'outils les plus simples et les plus largement utilisées. Cela implique de déplacer l'outil de coupe d'avant en arrière selon une série de lignes parallèles, de la même manière que vous tondriez une pelouse. Les trajectoires d'outils raster sont idéales pour ébaucher rapidement de grandes zones, mais elles ne constituent peut-être pas le meilleur choix pour les travaux de finition.
- Chemin de l'outil Contour: Une trajectoire d'outil de contour suit le contour de la pièce, coupant le long des bords pour créer une surface lisse et finie. Ce type de parcours d'outil est idéal pour créer des formes et des profils précis, mais il peut prendre du temps, en particulier pour les géométries complexes.
- Trajectoire d'outil hélicoïdale ou en spirale: Les trajectoires d'outil hélicoïdales impliquent le déplacement de l'outil de coupe selon un motif en spirale ou hélicoïdal, descendant progressivement dans la pièce. Ce type de trajectoire d'outil est souvent utilisé pour percer des trous profonds ou fraiser des éléments circulaires, car il permet de réduire les forces de coupe et d'améliorer l'évacuation des copeaux.
- Parcours de l'outil de poche: Les trajectoires d'outils de création de poches sont utilisées pour retirer de la matière de l'intérieur d'une pièce, créant ainsi une poche ou une cavité. Il existe plusieurs types de parcours d'outils de poche, notamment en zigzag, en spirale et décalés, chacun étant adapté à différents types de poches et exigences d'usinage.
Facteurs à prendre en compte lors de la sélection d'une trajectoire d'outil
Maintenant que vous avez une compréhension de base des différents types de trajectoires d'outils, parlons des facteurs que vous devez prendre en compte lors de la sélection de celle qui convient à votre machine CNC horizontale.
1. Matériau de la pièce
Le matériau que vous usinez est l'un des facteurs les plus importants à prendre en compte lors du choix d'une trajectoire d'outil. Différents matériaux ont des propriétés différentes, telles que la dureté, la ténacité et l'usinabilité, qui peuvent affecter les performances de l'outil de coupe et le type de trajectoire d'outil le plus approprié.
Par exemple, si vous usinez un matériau dur et cassant comme l'acier inoxydable ou le titane, vous devrez peut-être utiliser une vitesse d'avance plus lente et une trajectoire d'outil plus conservatrice pour éviter d'écailler ou de casser l'outil de coupe. D'un autre côté, si vous usinez un matériau plus tendre comme l'aluminium ou le plastique, vous pouvez souvent utiliser une avance plus rapide et une trajectoire d'outil plus agressive pour augmenter la productivité.
2. Géométrie de la pièce
La forme et la complexité de la pièce sont également des considérations importantes lors de la sélection d'une trajectoire d'outil. Les géométries simples, telles que les surfaces planes ou les arêtes droites, peuvent souvent être usinées à l'aide d'une trajectoire d'outil raster ou de contour de base. Cependant, des géométries plus complexes, telles que des surfaces courbes, des poches ou des trous, peuvent nécessiter une trajectoire d'outil plus avancée, telle qu'une trajectoire d'outil hélicoïdale ou de poche.
Il est également important de prendre en compte la taille et l'emplacement des éléments que vous usinez. Par exemple, si vous usinez un trou petit et profond, vous devrez peut-être utiliser une trajectoire d'outil hélicoïdale pour garantir que l'outil de coupe peut atteindre le fond du trou sans se casser. De même, si vous usinez une grande poche, vous devrez peut-être utiliser une trajectoire d'outil de poche qui minimise le nombre de changements d'outils et réduit le temps d'usinage.
3. Opération d'usinage
Le type d'opération d'usinage que vous effectuez est un autre facteur important à prendre en compte lors de la sélection d'une trajectoire d'outil. Différentes opérations d'usinage, telles que l'ébauche, la finition, le perçage ou le fraisage, nécessitent différents types de trajectoires d'outils pour obtenir les meilleurs résultats.
Par exemple, les opérations d'ébauche impliquent généralement l'enlèvement rapide de grandes quantités de matière. Un parcours d'outil raster ou en zigzag peut donc être le plus approprié. Les opérations de finition, en revanche, nécessitent une finition de surface plus précise et plus lisse, c'est pourquoi une trajectoire d'outil en contour ou en spirale peut être un meilleur choix.
4. Outil de coupe
Le type et la taille de l'outil de coupe que vous utilisez peuvent également affecter le choix de la trajectoire de l'outil. Différents outils de coupe ont des géométries, des revêtements et des conceptions de pointe différents, ce qui peut influencer les performances de l'outil et le type de trajectoire d'outil le plus efficace.
Par exemple, une fraise à bout sphérique est souvent utilisée pour usiner des surfaces courbes, car elle peut fournir une surface lisse et finie. Cependant, une fraise à bout sphérique n'est peut-être pas le meilleur choix pour l'ébauche de grandes surfaces, car elle peut ne pas être aussi efficace qu'une fraise à bout plat.
Il est également important de prendre en compte le diamètre et la longueur de l'outil de coupe. Un outil de coupe de plus grand diamètre peut enlever la matière plus rapidement, mais il risque de ne pas pouvoir atteindre les espaces petits et restreints. Un outil de coupe plus long peut pénétrer plus profondément dans la pièce à usiner, mais il peut être plus sujet à la déviation et aux vibrations.
5. Capacités des machines
Enfin, il est important de prendre en compte les capacités de votre machine CNC horizontale lors de la sélection d'une trajectoire d'outil. Différentes machines ont des vitesses de broche maximales, des vitesses d'avance et des taux d'accélération différents, ce qui peut affecter les performances de l'outil de coupe et le type de trajectoire d'outil le plus approprié.
Par exemple, si votre machine a une vitesse de broche élevée et une avance rapide, vous pourrez peut-être utiliser une trajectoire d'outil plus agressive pour augmenter la productivité. Cependant, si votre machine a une vitesse de broche inférieure et une avance plus lente, vous devrez peut-être utiliser une trajectoire d'outil plus conservatrice pour éviter de surcharger la machine et d'endommager l'outil de coupe.
Conseils pour optimiser votre parcours d'outil
Une fois que vous avez sélectionné la bonne trajectoire d'outil pour votre machine CNC horizontale, vous pouvez faire plusieurs choses pour optimiser ses performances et améliorer la qualité de vos résultats d'usinage.
1. Utilisez les bons paramètres de coupe
Les paramètres de coupe, tels que la vitesse de broche, l'avance et la profondeur de coupe, ont un impact significatif sur les performances de l'outil de coupe et la qualité de la surface usinée. Il est important de choisir les bons paramètres de coupe en fonction du matériau de la pièce à usiner, de l'outil de coupe et de la trajectoire d'outil que vous utilisez.
Par exemple, si vous usinez un matériau dur, vous devrez peut-être utiliser une vitesse de broche inférieure et une avance plus lente pour éviter une surchauffe de l'outil de coupe et provoquer une usure prématurée. D'un autre côté, si vous usinez un matériau plus tendre, vous pouvez souvent utiliser une vitesse de broche plus élevée et une avance plus rapide pour augmenter la productivité.
2. Minimiser les modifications d'outils
Les changements d'outils peuvent prendre du temps et réduire l'efficacité du processus d'usinage. Pour minimiser les changements d'outils, essayez d'utiliser un seul outil de coupe pour autant d'opérations que possible. Vous pouvez également utiliser des porte-outils à plusieurs arêtes de coupe ou à plaquettes indexables, qui peuvent être tournés ou remplacés pour prolonger la durée de vie de l'outil et réduire le besoin de changements d'outils fréquents.
3. Optimiser le parcours de l'outil pour l'évacuation des copeaux
L'évacuation des copeaux est une considération importante lors de l'usinage, car les copeaux peuvent s'accumuler dans la zone de coupe et endommager l'outil de coupe et la pièce à usiner. Pour optimiser la trajectoire d'outil pour l'évacuation des copeaux, essayez d'utiliser une trajectoire d'outil qui permet aux copeaux de tomber facilement de la zone de coupe. Vous pouvez également utiliser du liquide de refroidissement ou du lubrifiant pour aider à éliminer les copeaux et réduire la friction et la chaleur.
4. Utilisez un logiciel de simulation
Un logiciel de simulation peut être un outil précieux pour optimiser votre trajectoire d'outil et prédire les performances du processus d'usinage. En utilisant un logiciel de simulation, vous pouvez visualiser la trajectoire de l'outil, vérifier les collisions et les interférences et ajuster les paramètres de coupe et la trajectoire de l'outil avant de commencer l'usinage. Cela peut vous aider à éviter des erreurs coûteuses et à améliorer la qualité de vos résultats d’usinage.
Conclusion
La sélection de la bonne trajectoire d'outil pour votre machine CNC horizontale est une étape critique du processus d'usinage. En prenant en compte le matériau de la pièce, la géométrie, l'opération d'usinage, l'outil de coupe et les capacités de la machine, vous pouvez choisir la trajectoire d'outil la plus adaptée à votre application spécifique. En suivant les conseils pour optimiser votre parcours d'outil, vous pouvez améliorer l'efficacité et la qualité de vos résultats d'usinage et tirer le meilleur parti de votre machine CNC horizontale.

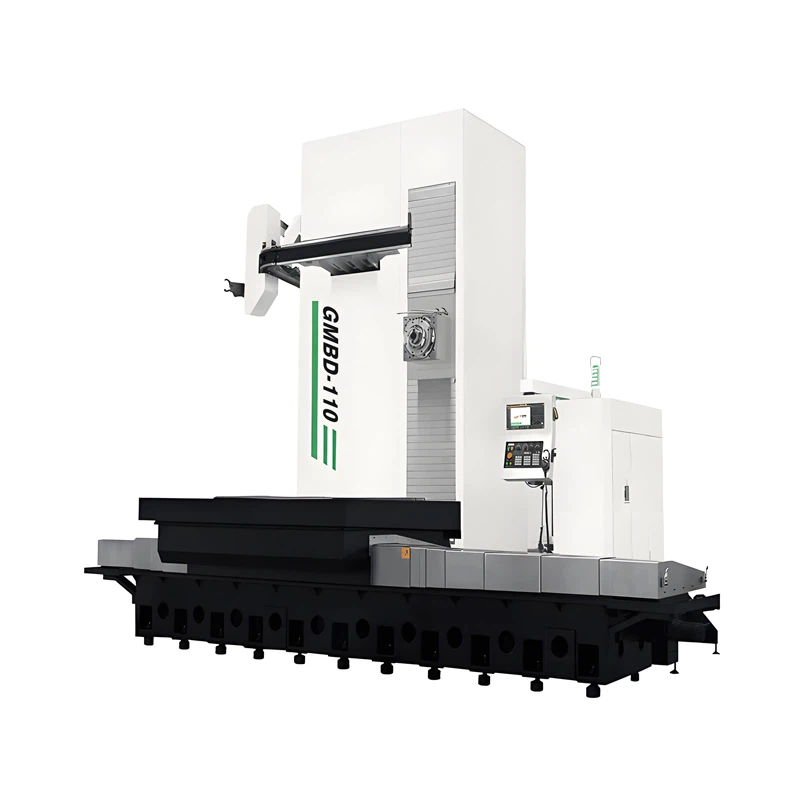

Si vous êtes à la recherche d'une machine CNC horizontale ou si vous avez besoin d'aide pour sélectionner la trajectoire d'outil adaptée à votre application, nous serions ravis de vous entendre. Nous proposons une large gamme de produits de haute qualitéCentre d'usinage à alésage horizontal GMBD - 110/8TetAléseuse horizontale CNC GMBD - 130/20Tconçus pour répondre aux besoins d’une variété d’industries. Nous disposons également d’une équipe d’ingénieurs et de techniciens expérimentés qui peuvent vous fournir des conseils et une assistance d’experts. Contactez-nous dès aujourd'hui pour en savoir plus sur nos produits et services et pour entamer une conversation sur vos besoins en usinage.
Références
- Smith, J. (2020). Manuel d'usinage CNC. Presse d'usinage.
- Jones, R. (2019). Optimisation du parcours d'outil pour les machines CNC. Journal de fabrication.
- Brun, S. (2018). Comprendre les parcours d'outils dans l'usinage CNC. L'usinage aujourd'hui.
