Great Magtech (Xiamen) Electric Co., Ltd est l’un des fabricants et fournisseurs les plus fiables de fraiseuse de gravure CNC gm-770 en Chine. Nous vous invitons chaleureusement à acheter une fraiseuse de gravure CNC de haute qualité gm-770 dans notre usine. Contactez-nous pour plus de détails.

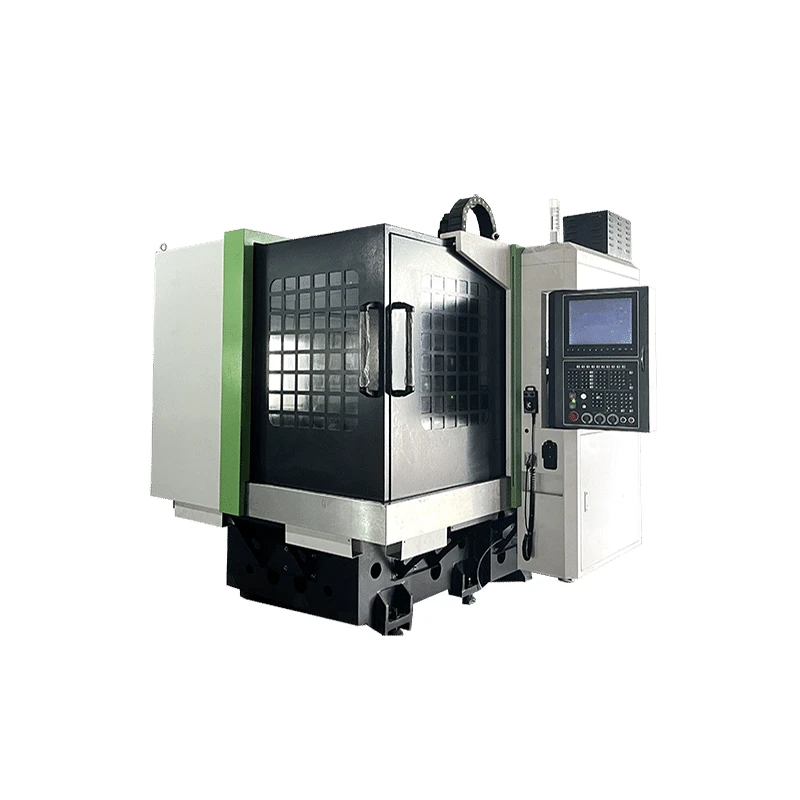

La fraiseuse de gravure CNC GM-770 est un centre d'usinage vertical semi-fermé avec commande directe servo à trois axes X, Y et Z. Il dispose de guides à billes linéaires à trois-axes. Les guides ont une capacité portante-, une grande portée et une haute précision, ce qui les rend adaptés aux charges lourdes. Il a une structure compacte et une taille raisonnable. La broche est entraînée par un servomoteur via une courroie synchrone. Il peut réaliser un serrage unique de diverses pièces telles que des disques, des plaques, des coques, des cames et des moules. Il peut effectuer le perçage, le fraisage, l'alésage, l'expansion, l'alésage, le taraudage rigide et d'autres traitements, qui peuvent répondre à la production de lots moyens et petits de produits.
Caractéristique de la fraiseuse à graver
1. Adoptez le dernier système E80A de Mitsubishi, Japon, avec une vitesse élevée, une haute précision et une stabilité
performance;
2. La configuration standard est équipée d'un mécanisme de poinçonnage de copeaux environnant ;
3. Les pièces de machines-outils appartiennent à des marques célèbres d’usines célèbres.
4. Système CNC japonais Mitsubishi ;
Traitement des échantillons
Paramètres de la fraiseuse de gravure CNC
| Modèle | GM-770 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X/Y/Z | mm | 700/700/350 |
| Nez de broche à table de travail | mm | 175-525 | |
| Guide à trois -axes | / | Voie de guidage linéaire | |
| Largeur de la porte | / | 740 | |
| Table de travail | Taille de la table de travail (L*W) | mm | 700*700 |
| Charge maximale de la table | kilos | 400 | |
| Emplacement T- | mm | 5-16x120 | |
| Broche | Cône de broche | taper | ER32 |
| Vitesse de broche | tr/min | 24000 | |
| Type d'entraînement de broche | / | Intégré-Intégré | |
| Avance | Traversée rapide (X/Y/Z) | m/min | 15/15/12 |
| Avance de coupe (X/Y/Z) | m/min | 12 | |
| Changeur d'outils | Changeur d'outils | / | Carrousel Servo ATC |
| Moteur | Moteur de broche | kW | 7.5 |
| Servomoteur à trois -axes | kW | 0.85/0.85/1.3 | |
| Puissance requise | Exigence de puissance | kva | 12 |
| Exigence de pression d'air | kg/cm² | 6^8 | |
| Autre | Dimensions extérieures (L*L*H) | mm | 2100x2500x2550 |
| Poids brut | t | 4.2 | |
Quelles sont les précautions d'utilisation d'une machine CNC ?
Fonctionnement sûr
Gardez la zone de travail propre et bien rangée et évitez les débris et les taches d'huile. Se conformer aux procédures d'utilisation de la machine-outil et aux procédures d'exploitation sûres.
Inspection de machines-outils
Vérifiez si les différents composants de la machine-outil sont normaux avant de démarrer la machine pour vous assurer qu'il n'y a pas de court-circuit ou de fuite.
Programmation et paramétrage :
Selon les caractéristiques du matériau à traiter et de la pièce, définissez raisonnablement les paramètres de coupe, tels que la vitesse de coupe, l'avance, la profondeur de coupe, etc.
Gestion des outils :
Choisissez des outils appropriés et assurez-vous que les outils sont tranchants et intacts
Serrage de la pièce :
Assurez-vous que la pièce à usiner est correctement et fermement serrée sur la machine-outil pour éviter tout mouvement ou chute pendant le traitement.
Refroidissement et lubrification :
Selon les exigences de traitement, utilisez raisonnablement du liquide de refroidissement pour réduire la température de coupe et prolonger la durée de vie de l'outil.
Vérifiez et remplacez régulièrement le liquide de refroidissement pour éviter toute contamination du liquide de refroidissement.
