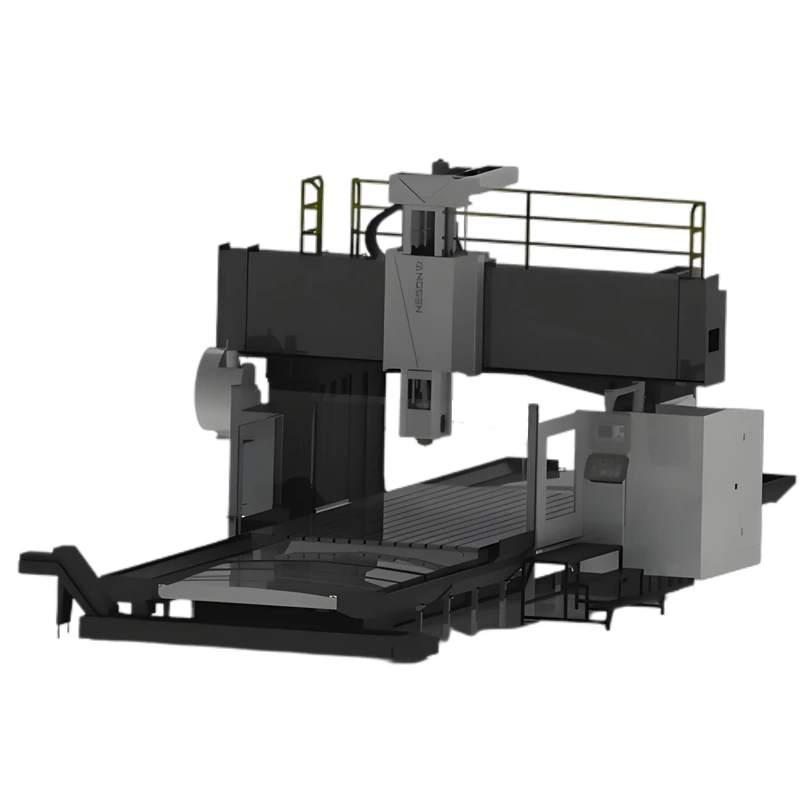

Great Magtech (Xiamen) Electric Co., Ltd est l’un des fabricants et fournisseurs les plus fiables de machine à portique de centre d’usinage CNC gmmv-5030 en Chine. Nous vous invitons chaleureusement à acheter une machine à portique de centre d'usinage CNC gmmv-5030 de haute qualité dans notre usine. Contactez-nous pour plus de détails.
Le centre d'usinage à portique est une technologie de fabrication avancée, dont la conception comporte un axe Z- de broche placé perpendiculairement à la table de travail. Cette disposition offre une grande flexibilité et précision pour l’usinage de pièces grandes et complexes. La structure globale se compose d'une double colonne robuste et d'une poutre supérieure pour former un cadre de portique stable, qui améliore non seulement la rigidité et la stabilité de la machine-outil, mais élargit également la plage de traitement.
Fonctionnalité
La traverse s'étend entre les deux colonnes et est généralement équipée de plusieurs axes mobiles, permettant à la tête de l'outil de se déplacer avec précision dans les axes X, Y et Z. Cette capacité de liaison multi-axes permet au centre d'usinage à portique d'effectuer des tâches d'usinage complexes telles que le fraisage, le perçage, la découpe et la gravure, etc., adaptées à une variété de matériaux, notamment le métal, le plastique, le bois, etc.
La conception à double-colonne du centre d'usinage à portique offre non seulement un large espace de traitement, mais permet également le traitement de pièces lourdes. La capacité de charge élevée et le contrôle précis de cette machine-outil en font un choix idéal pour les industries telles que l'aérospatiale, la construction automobile, la fabrication de moules et l'usinage lourd.
Paramètres de la machine à portique du centre d'usinage CNC
| Modèle | GMMV-5030 | ||
| Sujet | Caractéristiques | Unités | |
| Voyage | Axe X- | mm | 5000 |
| Axe Y- | mm | 3200 | |
| Axe Z- | mm | 1000 | |
| Nez de broche à table de travail | mm | 250-1250 | |
| Guide à trois -axes | Guide linéaire à rouleaux pour charges lourdes X/Y/Z | ||
| Largeur de la porte | 3000 | ||
| Type de bélier | T-Type | ||
| Table de travail | Taille de la table de travail (L*W) | mm | 6400*2600 |
| Charge maximale de la table | t | 18 | |
| Emplacement T- | mm | 13-28*200 | |
| Broche | Type de broche | taper | BBT-50 |
| Vitesse de rotation de la broche | tr/min | 6000 | |
| Type d'entraînement de broche | DDS | ||
| Avance | Traversée rapide (X/Y/Z) | m/min | 12/15/15 |
| Avance de coupe (X/Y/Z) | m/min | 12 | |
| Changeur d'outils | ATC | 24 (Option : 40/60) | |
| Moteur | Moteur de broche | KW | 15/18,5 (143-236 Nm) |
| Servomoteur à trois -axes | KW | 6/3/3 (38/36/36 Nm) | |
| Puissance requise | Exigence de puissance | kva | 50 |
| Exigence de pression d'air | kg/cm² | 6^8 | |
| Autres | Dimensions extérieures (L*L*H) | mm | 11600*6050*5420 |
| Poids brut | t | 50 | |
Accessoires standards
| Système de refroidissement de broche | Taraudage rigide | Lampe de travail à double LED | Boîte à engrenages |
| Système de lubrification automatique | Échange de chaleur pour armoire électrique | Voyant d'avertissement LED 3 couleurs | Boulons et patins de nivellement |
| Garde semi-fermée | Convoyeur de copeaux à double-vis | Convoyeur de copeaux et chariot à chaîne | Arrêt automatique M30 |
Possibilités
| Échelle linéaire optique | Sonde de pièces | Système de brouillard d'huile | Tête de fraisage manuelle/semi-automatique 90 |
| CTS | Système de convoyeur de copeaux | Écumeur d'huile | Système de mesure de sonde de pièces automobiles |
| Contrôle de contrôle de 20T/40T/60T | Table rotative |
