Great Magtech (Xiamen) Electric Co., Ltd est l’un des fabricants et fournisseurs les plus fiables de centre d’usinage vertical à grande vitesse gmp-1580 en Chine. Nous vous invitons chaleureusement à acheter le centre d'usinage vertical haute vitesse gmp-1580 de haute qualité dans notre usine. Contactez-nous pour plus de détails.
Description du centre d'usinage vertical
Les centres d'usinage verticaux CNC (VMC) restent des incontournables des ateliers d'usinage. Ces fraiseuses ont des broches orientées verticalement qui s'approchent des pièces montées sur leur table par le haut et effectuent généralement des opérations d'usinage sur 2,5- ou 3- axes. Ils sont moins coûteux que les centres d'usinage horizontaux (HMC), ce qui les rend attrayants pour les petits ateliers ainsi que pour les opérations d'usinage de plus grande envergure. De plus, les performances de ces machines ont augmenté au fil des années, grâce à des technologies telles que des broches à grande vitesse-et des capacités CNC avancées (y compris la programmation de contrôle conversationnel). Des équipements auxiliaires sont également disponibles pour augmenter la flexibilité et les capacités de ces machines, notamment des accélérateurs de broche, des têtes d'angle, des palpeurs d'outils- et de pièces-, des dispositifs de serrage de pièce à changement rapide- et des indexeurs rotatifs pour permettre un travail d'usinage à quatre ou cinq axes.
Caractéristiques structurelles de la machine verticale
Les machines VMC sont des machines-outils automatisées pour les applications de travail des métaux où la broche principale est alignée verticalement. De nos jours, les ateliers d'usinage professionnels et les usines de fabrication utilisent principalement des machines-outils à commande CNC-. Une VMC convient aux opérations d'usinage telles que le fraisage, le perçage, l'alésage, le taraudage, le filetage, etc.
Le lit est en fonte H300, trempée et toutes les surfaces coulissantes sont polies avec précision et recouvertes de cuir importé -résistant à l'usure TURCITE-B. Assurer la précision et la durabilité de la machine-outil.
1. Les rails de guidage larges et épais assurent la stabilité de la machine-outil pendant le traitement.
2. Processus de grattage
3. Chaque machine de type box-way est soumise à des tests de vieillissement en charge et à des tests de ballbar laser avant de quitter l'usine.

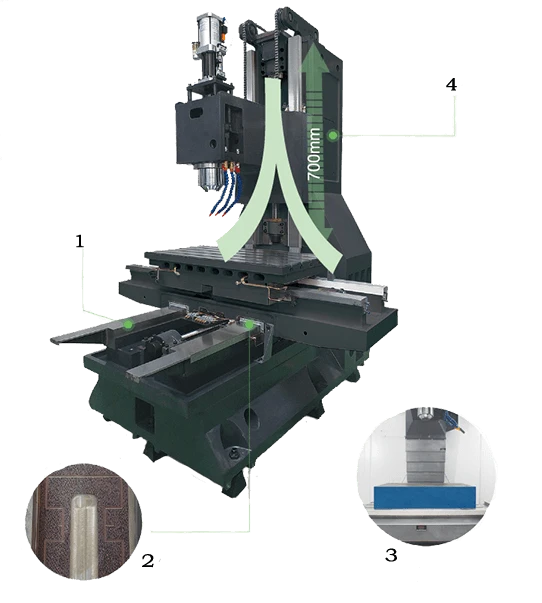

4. Conception de colonne en forme de T-, base ultra-large pour une rigidité maximale avec une course d'axe Z-de 700 mm.
Caractéristiques structurelles du cadre d'usinage vertical
| Modèle | GMP-1580 | ||
| Sujet | Caractéristiques | Unités |
|
| Voyage | Axe X/Y/Z | mm | 1500/800/700 |
Nez de broche à table de travail | mm | 185-885 | |
Centre de broche à colonne | mm | 810 | |
Guide à trois -axes | / | Box Way (Capitaine Turcite) | |
| Table de travail | Taille de la table de travail (L*W) | mm | 1700X800 |
Charge maximale de la table | kilos | 1500 | |
Emplacement T- | mm | 5-22x135 | |
| Broche | Cône de broche | taper | BBT-50 |
Vitesse de broche | tr/min | 6000 | |
Type d'entraînement de broche | / | Ceinture | |
| Avance | Traversée rapide (X/Y/Z) | m/min | 10/10/10 |
Avance de coupe (X/Y/Z) | m/min | 10 | |
| Changeur d'outils | Changeur automatique de fous | / | Type de bras |
Type de tige d'outil | taper | BT50 | |
Capacité de stockage des outils | Morceau | 24 | |
Max. Diamètre de l'outil (adjacent) | mm | 105 | |
Max. Diamètre de l'outil (vide) | mm | 200 | |
Max. Longueur de l'outil | mm | 350 | |
Max. Poids de l'outil | kilos | 15 | |
Temps de changement d'outil | seconde | 4.9 | |
| Moteur | Moteur de broche | kW | 18.5 |
Servomoteur à trois -axes | kW | 7.0/4.5/4.5 | |
| Puissance requise | Exigence de puissance | kva | 40 |
Exigence de pression d'air | kg/cm² | 6^8 | |
| Autres | Dimensions extérieures (L*L*H) | mm | 4420*3800*3650 |
Poids brut | t | 14 | |
Application du centre d'usinage vertical
Les VMC sont généralement utilisés pour les travaux plats qui nécessitent un accès aux outils par le haut, tels que les cavités de moules et de matrices et les gros composants pour avions. Ils sont également utilisés dans l'industrie manufacturière pour la production de pièces de haute-précision.
Pièces avec beaucoup de courbes. Des courbes complexes se retrouvent dans des pièces telles que les cames, les roues et les hélices. Alors que les processus d'usinage traditionnels rendent difficile la production de ces pièces avec précision et exactitude, une VMC multi-axes équipée d'une technologie de machine CNC peut le faire rapidement et efficacement.
Pièces à la forme inhabituelle. Un support ou une base est un exemple de pièce irrégulière. Les VMC dotées de capacités d'usinage automatique permettent la fabrication de ces composants très complexes, difficiles à fabriquer par les méthodes traditionnelles.
Pièces provenant de l'armée. Diverses normes régissent la manière dont un article peut être développé et fabriqué dans l’industrie militaire. L'exactitude et la précision des VMC garantissent que les composants usinés répondent à toutes les exigences des applications et de l'industrie.
