Comment choisir la bonne broche pour VMC ?

Lors du choix d'un centre d'usinage vertical, de nombreux acheteurs se concentrent uniquement sur la vitesse de broche. Mais une broche à régime plus élevé est-elle toujours le meilleur choix ?

La réponse est non. La meilleure broche dépend de vos matériaux, de vos exigences d’usinage, de vos attentes en matière de finition de surface et de votre budget. Dans de nombreux cas, une broche de 8 000 tr/min peut gérer le travail aussi efficacement qu'une broche de 12 000 tr/min ou même de 15 000 tr/min.

Aujourd'hui, les centres d'usinage verticaux utilisent principalement trois types de broches : les broches à entraînement par courroie, les broches à entraînement direct et les broches motorisées. Chacun offre différents avantages en termes de force de coupe, de vitesse et de performances d'usinage.

Dans ce guide, nous expliquerons les différences entre ces types de broches et vous aiderons à choisir la broche adaptée à votre application.

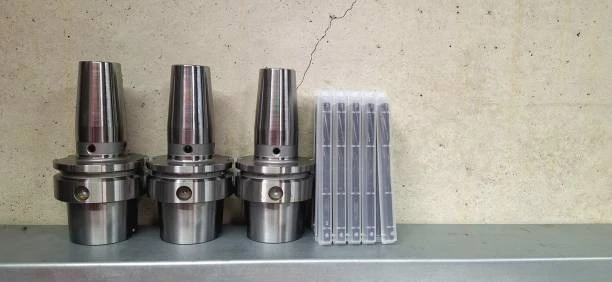

Quel est le rôle d’une broche de machine CNC ?

La broche est le composant central d’une machine CNC. Il entraîne l'outil de coupe à la vitesse et à la puissance requises, affectant directement l'efficacité de l'usinage, la finition de surface et les performances de coupe.

De nombreux acheteurs se concentrent uniquement sur le régime de broche lors de la sélection d’une machine. Cependant, les performances de la broche ne sont pas uniquement déterminées par la vitesse. Le couple, la rigidité, la conception des roulements et la structure de la broche jouent tous un rôle important dans l'usinage de différents matériaux et applications.

Pour choisir la bonne broche, il est important de comprendre à la fois sa fonction et les spécifications clés qui affectent les performances d'usinage réelles-.

Pourquoi la broche est importante

Détermine la vitesse de coupe et l’efficacité de l’usinage

Affecte la finition de surface et la précision des pièces

Influence la force de coupe et le taux d'enlèvement de matière

Impacte la durée de vie des outils et la polyvalence de la machine

Spécifications courantes des broches que les acheteurs doivent comprendre

• RPM (Vitesse) : Détermine la vitesse de rotation de la broche.
• Couple : Détermine la capacité de coupe de la broche, en particulier lors d'usinages lourds.
• Puissance : affecte l’efficacité de l’enlèvement de matière et la productivité globale.
• Type de roulement : influence la précision, la rigidité et la vitesse maximale de la broche.
• Interface d'outil : les options courantes incluent BT40, BT50 et HSK, chacune conçue pour différentes exigences d'usinage.

Trois principaux types de broches de centre d'usinage vertical

Toutes les broches de machines CNC ne sont pas conçues dans le même but. En fonction des exigences d'usinage, les centres d'usinage verticaux sont généralement équipés de l'un des trois types de broches : à entraînement par courroie, à entraînement direct ou motorisé.

Chaque type de broche offre des avantages distincts en termes de vitesse, de force de coupe, de finition de surface et de coût. Alors que certains sont mieux adaptés à l'usinage lourd-, d'autres sont conçus pour des applications à grande-vitesse et haute-précision.

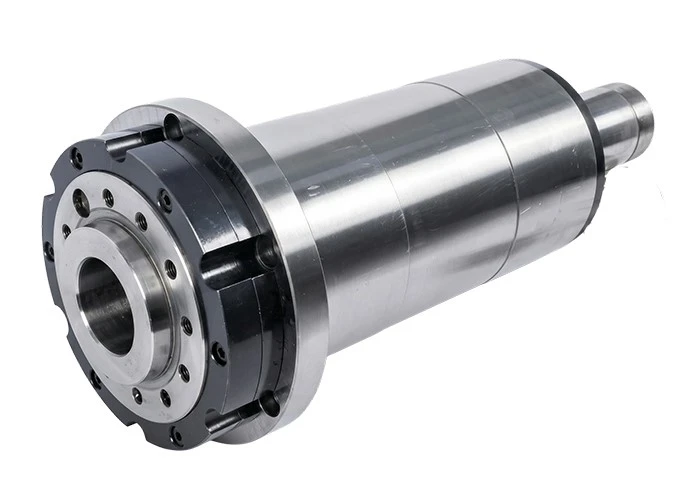

-Broche entraînée par courroie

Comment ça marche

Une broche entraînée par courroie-transfère la puissance du moteur à la broche via un système de courroie et de poulie. Cette conception est largement utilisée dans les centres d'usinage verticaux depuis de nombreuses années en raison de sa fiabilité et de ses performances éprouvées.

Spécifications typiques

La plupart des broches entraînées par courroie BT40-sont disponibles dans :

• 8 000 tr/min
• 10 000 tr/min

Ces vitesses sont suffisantes pour la majorité des applications d’usinage, notamment le traitement de l’acier et de la fonte.

Caractéristiques clés :

Forte force de coupe

Excellente durabilité et fiabilité

Un investissement-rentable

Vitesse de broche maximale limitée

Précision d'usinage et état de surface modérés à-vitesse élevée

Meilleures applications

Une broche-entraînée par courroie est couramment utilisée pour :

• Usinage de l'acier
• Usinage de la fonte
• Pièces mécaniques générales
• Opérations de coupe-pour travaux lourds
• Ateliers recherchant le meilleur rapport coût-performance

Pour de nombreux fabricants, si la vitesse d'usinage requise est généralement inférieure à 5 000 tr/min, une broche entraînée par courroie-est souvent le choix le plus pratique et le plus économique.

Broche à entraînement direct-

Comment ça marche

Une broche à entraînement direct-connecte le moteur directement à l'arbre de la broche sans utiliser de courroies ni de poulies. Cette structure réduit les pertes de transmission et permet à la broche de fonctionner à des vitesses plus élevées avec une rotation plus douce.

Spécifications typiques

La plupart des broches à entraînement direct-utilisées dans les centres d'usinage verticaux fonctionnent :

• 10 000 tr/min
• 12 000 tr/min

Ces vitesses sont couramment utilisées pour l'usinage de précision et les applications de-finition élevée.

Caractéristiques clés

Vitesse de broche plus élevée

Meilleure qualité de finition de surface

Fonctionnement plus fluide avec moins de vibrations

Capacité de coupe lourde-faible

Plus adapté aux opérations de finition et de semi-finition

Meilleures applications

• Une broche à entraînement direct-est couramment utilisée pour :
• Usinage de moules et de matrices
• Composants de précision
• Usinage de l'aluminium
• Opérations de finition
• Pièces nécessitant une qualité de surface élevée

Pour les fabricants qui privilégient la précision et l'état de surface plutôt que l'enlèvement important de matière, une broche à entraînement direct-est souvent la solution privilégiée.

Broche motorisée

Comment ça marche

Contrairement aux broches à entraînement par courroie-et à entraînement direct-, une broche motorisée intègre le moteur directement à l'intérieur du boîtier de la broche. Cette conception compacte élimine les composants de transmission externes, permettant à la broche d'atteindre des vitesses de rotation extrêmement élevées.

Les motobroches sont généralement disponibles en deux types :

Broche de moteur synchrone à aimant permanent

Broche de moteur asynchrone

Spécifications typiques

La plupart des motobroches utilisées dans les centres d'usinage verticaux fonctionnent à :

• 15 000 tr/min
• 18 000 tr/min
• 20 000 tr/min
• 24 000 tr/min

Certaines applications spécialisées peuvent nécessiter des vitesses de broche encore plus élevées.

Caractéristiques clés

Vitesse de broche extrêmement élevée

Excellente qualité de finition de surface

Structure intégrée compacte

Force de coupe relativement faible

Moins adapté à l'usinage-lourd

Conçu pour les applications de finition de haute-précision

Meilleures applications

Une broche motorisée est couramment utilisée pour :

• Composants aérospatiaux
• Pièces médicales
• Composants électroniques 3C
• Usinage de moules de précision
• Usinage de l'aluminium à grande-vitesse
• Opérations de finition à haute-brillant

Pour la plupart des applications d'usinage générales, une broche-entraînée par courroie ou à entraînement direct-suffit généralement. Les broches motorisées sont généralement sélectionnées pour les industries spécialisées qui nécessitent des vitesses de broche extrêmement élevées et une qualité de finition de surface supérieure.

Courroie-Entraînement par rapport à Direct-Entraînement par rapport à broche motorisée

Choisir la bonne broche ne consiste pas à sélectionner le régime le plus élevé. Chaque type de broche est conçu pour répondre à différentes exigences d'usinage. Comprendre leurs différences peut vous aider à éviter de surinvestir dans des performances de broche inutiles tout en garantissant que la machine correspond à vos besoins de production.

Lequel devriez-vous choisir ?

Si votre travail principal concerne l'acier, la fonte et des pièces mécaniques générales, une broche entraînée par courroie est généralement le choix le plus pratique. Il offre une forte capacité de coupe, une durabilité élevée et un excellent rapport qualité-prix.

Si vous avez besoin de vitesses de broche plus élevées et d'un meilleur état de surface pour les moules, les pièces en aluminium ou les composants de précision, une broche à entraînement direct-offre un bon équilibre entre performances d'usinage et coût d'investissement.

Si votre application exige des vitesses de broche extrêmement élevées et une qualité de surface supérieure, comme les composants aérospatiaux, les pièces médicales ou l'électronique 3C, une broche motorisée peut être la meilleure solution. Cependant, son coût plus élevé et sa force de coupe plus faible le rendent inutile pour la plupart des applications d'usinage standard.

FAQ

Une vitesse de broche plus élevée est-elle toujours préférable ?

Non. Une vitesse de broche plus élevée ne signifie pas automatiquement de meilleures performances d’usinage. La broche idéale dépend du matériau, de la stratégie de coupe et des exigences en matière de finition de surface. De nombreuses applications d'usinage fonctionnent efficacement à des vitesses inférieures à 5 000 tr/min.

Quelle est la différence entre une broche à entraînement direct-et une broche motorisée ?

Une broche à entraînement direct-connecte le moteur directement à l'arbre de la broche, tandis qu'une broche motorisée intègre le moteur à l'intérieur de la broche elle-même. Les broches motorisées peuvent atteindre des vitesses plus élevées, mais les broches à entraînement direct-offrent généralement un meilleur équilibre entre vitesse, performances de coupe et coût.

Quelle vitesse de broche est la plus courante dans un centre d’usinage vertical ?

Pour les centres d'usinage verticaux BT40, 8 000 tr/min et 12 000 tr/min sont les configurations de broche les plus courantes. Une broche entraînée par courroie de 8 000 tr/min-est généralement utilisée pour l'usinage général, tandis qu'une broche à entraînement direct-de 12 000 tr/min est souvent sélectionnée pour une plus grande précision et une meilleure finition de surface.

Quelle broche a la capacité de coupe la plus élevée ?

Parmi les trois types de broches, les broches-entraînées par courroie offrent généralement la plus grande capacité de coupe, ce qui les rend adaptées à l'ébauche et à l'usinage lourd-.

Quelle broche offre la meilleure finition de surface ?

Les broches motorisées offrent généralement la meilleure finition de surface en raison de leurs vitesses de broche extrêmement élevées et de leur fonctionnement fluide. Les broches à entraînement direct-sont également largement utilisées pour l'usinage de haute-finition.

Les motobroches sont-elles plus coûteuses à entretenir ?

Oui. Les broches motorisées ont une structure plus complexe et des coûts de réparation plus élevés que les broches à entraînement par courroie et à entraînement direct-.

Conclusion

Il n'existe pas de "meilleure" broche-seulement celle qui correspond le mieux à votre application.

Une broche-entraînée par courroie est idéale pour l'usinage général et les coupes lourdes. Une broche à entraînement direct-est mieux adaptée à l'usinage et à la finition de précision. Une broche motorisée est conçue pour les applications à ultra-haute vitesse-vitesse et à haute-surface-finition.

Avant de choisir un centre d'usinage vertical, concentrez-vous sur vos matériaux, vos exigences d'usinage et vos objectifs de production plutôt que sur la seule vitesse de broche.
